※これが今回打ち込む接地棒。長さ１５００ｍｍです。

接地工事（１）

※接地抵抗計準備。写真には写ってませんが、赤、黄色線の先に補助接地極があります。

接地工事（２）

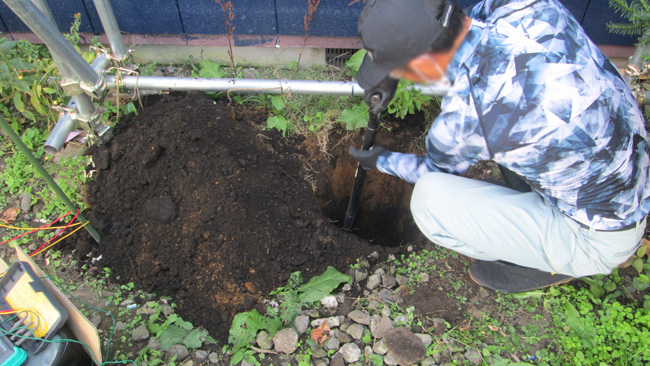

※Ｓ氏、Ｈ氏が７５センチ以上を目標に穴を掘ります。力仕事。汗が出てきました。

接地工事（３）

※写真上にＳ氏が写りこんでます。Ｓ氏曰く「アース工事は土木工事だよ」

※接地棒を打ち込みます。電動ハンマーにアース棒アダブタを取り付けて打ちます。

※Ｔ氏　「ダダダダ」

※Ｔ氏　「ダダダダ」

接地工事（４）

※２本の接地棒を連結して打ち込みました。

接地工事（５）

※接地抵抗計で、まず地電圧測定。０Ｖ。

※次に接地抵抗を測定。

※測定結果は「４９．６オーム　ヨシ」。規程値内に収まりました。

！！ここで問題が。現場では予期せぬトラブルがつきものです。

！！　↑「接地棒リード端子が接地棒の頭に収まってくれないこのが判明」

！！原因は接地棒の頭がつぶれてしまったことでした。電動ハンマーのパワーが強すぎたと思われます。

！！ここで冷静なＳ氏「ボルコンを使おう。直接接地線もつなげるし」

接地工事（６）

※ボルコンを接地棒に取付て接地線を接続。なぜか写真担当のＫ氏がボルトを増し締めしてくれました。

※完了です。皆さんお疲れ様でした。打ち上げしましょう。
